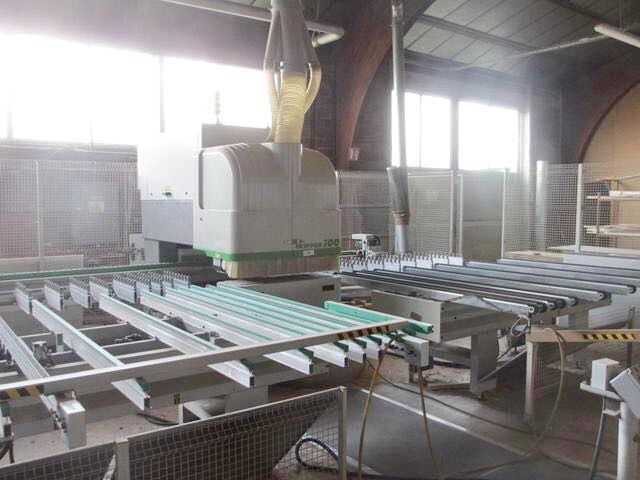

Wiertarka CNC, Centrum Wiercące BIESSE SKIPPER 100 L

Typ/Model: SKIPPER 100 L

Rok Produkcji: 2008


ELASTYCZNE CENTRUM OBRÓBCZE CNC DO OBRÓBKI PŁYT
Maszyna złożona jest z 2 zespołów operacyjnych, górnego i dolnego, wyposażona łącznie w 78 niezależnych wrzecion.
Skipper może wykonywać jednocześnie obróbkę górną i dolną, do trzech-czterech płyt na cykl.

Dokumentacja:
instrukcja obsługi
instrukcja programowania
schematy elektryczne i pneumatyczne
katalog części zamiennych


Dane Techniczne:
Ruchoma płyta (obrabiany przedmiot), statyczna głowica robocza - Poziome położenie panelu (obrabiany przedmiot)
Kontrola numeryczna z oprogramowaniem Biesse Works
Kabina bezpieczeństwa (obudowa) głowicy roboczej - przednie dywany awaryjne
1 Stół podający (z pasami z napędem) SX
2 Uchwyty do mocowania przedmiotów (do wprowadzenia paneli w obszarze roboczym)
1 Stół podający (z pasami silnikowymi) DX
Max. Użyteczny obszar roboczy (X - Y - Z) mm 3000 x 1000 x 60
Minimalne wymiary przedmiotu (X - Y - Z) mm 200 x 70 x 8
(Dla dłuższych płyt niż mm 2000, minimalna grubość wynosi 13 mm)
Maksymalne wymiary przedmiotu (X - Y - Z) mm 3000 x 1000 x 60
Całkowita moc zainstalowana Kw 20


Dolna Jednostka Wiercąca:
1 pionowe wrzeciono elektromagnetyczne HSK D-50 (moc HP 4.8) z falownikiem
1 piła tarczowa (na osi X) Mm 150, moc HP 2,3 z falownikiem
29 pionowych wrzecion wiertarskich
10 poziomych wrzecion wiertarskich (8 w osi X + 2 w osi Y)

Górna Jednostka Wiercąca:
1 pionowe wrzeciono elektromagnetyczne HSK D-50 (moc HP 4.8) z falownikiem
1 piła tarczowa (na osi X) Mm 150, moc HP 2,3 z falownikiem
29 pionowych wrzecion wiertarskich
10 poziomych wrzecion wiertarskich (8 w osi X + 2 w osi Y)
