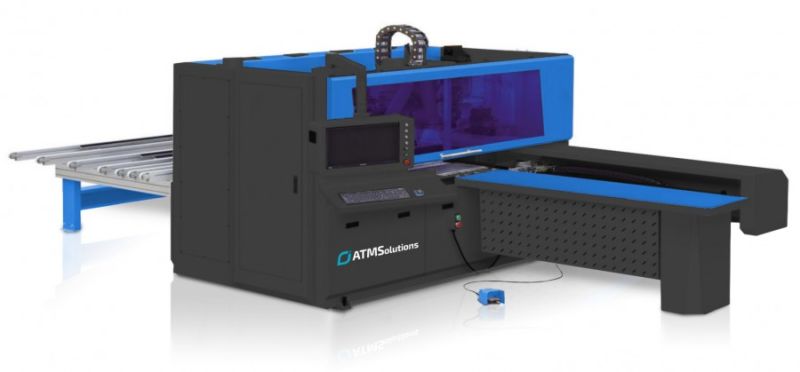

Centrum Obróbcze ATMS WOOD 1250 zostało zaprojektowane z myślą o branży meblarskiej/stolarskiej, gdzie niezbędna jest duża wydajność produkcji. Centrum wyposażone zostało w pionowe i poziome wiertła, umożliwiające obróbkę materiału z każdej strony podczas jednego procesu technologicznego. Maszyna pozwala na prowadzenie obróbki wiercenia oraz frezowania. Jest to doskonałe rozwiązanie dla zakładów produkcyjnych, dla których liczy się funkcjonalność maszyny i całkowite wykorzystanie jej możliwości. Urządzenie możemy zastosować do wykonywania otworów o różnych średnicach i głębokościach w panelach meblowych, szafach, szafkach, meblach biurowych oraz meblach na zamówienie.

BUDOWA I PARAMETRY TECHNICZNE:

Rozmiar detalu:
Minimalna szerokość obrabianego elementu - 50 mm
Maksymalna szerokość obrabianego elementu – 1 200 mm
Minimalna długość obrabianego elementu - 250 mm
Maksymalna długość obrabianego elementu – 5 000 mm
Minimalna grubość obrabianego elementu - 12 mm
Maksymalna grubość obrabianego elementu - 48 mm
Prędkości poszczególnych osi:
Maksymalna prędkość osi X - 130 m/min
Maksymalna prędkość osi Y - 70 m/min
Maksymalna prędkość osi Z - 40 m/min
Maksymalna prędkość osi U - 130 m/min
Maksymalna prędkość osi V – 80 m/min
Maksymalna prędkość osi W – 40 m/min
Maksymalna prędkość osi A – 35 m/min
Zakres ruchów poszczególnych osi:
oś X – 5000 mm
oś Y – 1680 mm
oś Z – 90 mm
oś U – 5000 mm
oś V – 1200 mm
oś W – 100 mm
oś A – 1260 mm
Górna jednostka wiercąca:
ilość narzędzi pionowych: 12
ilość narzędzi poziomych: 4 (X) + 4 (Y)
prędkość obrotowa narzędzi 3400 RPM
Moc wrzeciona 3,5 kW
Prędkość obrotowa wrzeciona 18 000 RPM
Dolna jednostka wiercąca:
ilość narzędzi pionowych: 9
prędkość obrotowa narzędzi 3400 RPM
Moc wrzeciona 3,5 kW
Prędkość obrotowa wrzeciona 18 000 RPM
Pozostałe parametry:
System sterowania CNC: Syntec
Pobór mocy: 19,2 kW
Wymiary urządzenia: ok. 5800x2840x2200 mm
