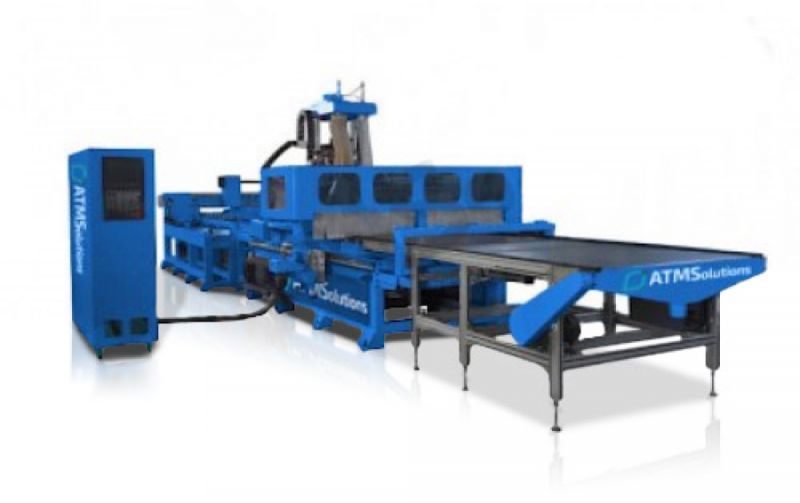

Ploter przemysłowy ATMS IndustrialMillFeeding skonstruowany został do wielonarzędziowych zadań przy wytwarzaniu produktów metodą sterowania numerycznego. Jest urządzeniem w pełni zastępującym linię produkcyjną- długość stołu podającego, roboczego i odbierającego wynosi razem aż 8000 mm.

Ruchoma rama IndustrialMillFeeding, wraz z 9-pozycyjnym agregatem wiercącym, oraz podajnikiem pozwalają na zaawansowaną obróbkę blatów i arkuszy meblarskich o różnorodnych projektach. Wyposażenie plotera w ruchomą osłonę pola roboczego pozwala na zachowanie konsensusu pomiędzy bezpieczeństwem oraz kontrolą przestrzeni obróbczej. Obudowa głowicy gwarantuje ochronę operatora przed wiórami, trocinami, korkiem, ścinkami oraz większymi elementami. Ogranicza ona rozprzestrzenianie się pyłu, a jednocześnie pozwala na podgląd przetwarzanych półfabrykatów. Strategiczne umiejscowienie długiego przenośnika odbierającego zapewnia bezpieczne pobranie obrobionego materiału przez operatora.

Wszystkie plotery frezujące ATMS są wyposażone w solidne ramy, które znacznie usztywniają żywotną konstrukcję maszyny wpływając na niwelację drgań oraz odkształceń. Bogaty wybór części zamiennych oraz opcjonalnych pozwala na dobre dopasowanie urządzenia względem wymagań Klienta.

BUDOWA I PARAMETRY TECHNICZNE:

Przestrzeń robocza: 1220x2440 [mm]
Max. obciążenie stołu: 200 kg
Prędkość przesuwu szybkiego: 100 m/min
Prędkość przesuwu roboczego: 30 m/min
Powtarzalność: ±0.05 mm
Wrzeciono:
Moc: 9.0 kW
Prędkość obrotowa: 6000 ÷ 24000[obr/min]
Ilość narzędzi: 1 głowica frezująca HSD+ 1 głowica wiercąca 9-pozycyjna
Kierunek pracy: pionowy
Chłodzenie: powietrzem
Magazyn narzędzia:
Typ 1: karuzelowy
Ilość narzędzi: 8
Typ 2: liniowy
Ilość narzędzi: 5
Kompatybilne rozszerzenia: g-kod, *.u00, *.mmg, *.plt
Wymiary: 2600x9000x2350 [mm]
Zasilanie: 400 VAC, 50 Hz
Konsumpcja mocy: 17.5 kW
