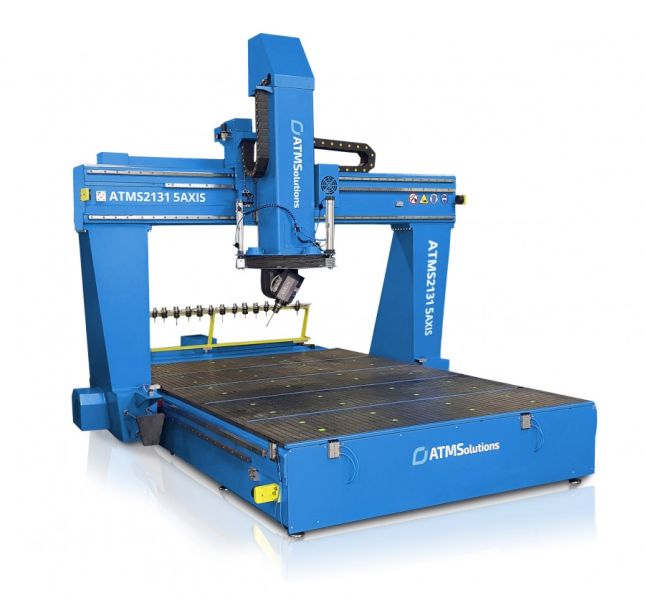

5 osiowy Ploter Frezujący ATMS 2100x4100 INDUSTRIAL jest idealnym rozwiązaniem przy produkcji wysoce precyzyjnych i skomplikowanych elementów zarówno z tworzyw sztucznych, jak i innych materiałów. Dzięki połączeniu precyzji i ergonomii, nasze urządzenie jest niezastąpione tam, gdzie wymaga się wysokiej jakości i szybkiej produkcji. Znajduje zastosowanie m in.: w przemyśle meblarskim, maszynowym, automotive, lotniczym i w wielu innych. Poprzez współpracę z renomowanymi dostawcami w zakresie podzespołów dla branży CNC opracowano wydajne i proste w obsłudze rozwiązania umożliwiające maksymalną optymalizację czasu i kosztu produkcji elementu.

Parametry techniczne:

System sterowania: TPCAD
Zakres przesuwu w osi X: 2100 [mm]
Zakres przesuwu w osi Y: 4100 [mm]
Zakres przesuwu w osi Z: 300 [mm]
Zakres obrotu w osi C: ±320 [°]
Zakres obrotu w osi A: ±120 [°]
Wrzeciono HITECO:
- Stożek: HSK-63F
- Moc (S1): 11 [kW]
- Prędkość obrotowa: 24 000 [obr/min]
- Chłodzenie cieczą
- Falownik w zestawie

Rodzaj napędów - serwo
Przekładnie planetarne - NIDEC
Prowadnice liniowe: HIWIN
Listwy zębate APEX
System automatycznej wymiany narzędzia ATC
Pojemność magazynu narzędzi: 12 [szt.]
Zasilanie urządzenia: 3x400[V]/50[Hz]
Temperatura pracy: 10-30 [°C]
Wilgotność powietrza: 30-50 [%]

Wyposażenie opcjonalne:
Funkcjonalność agregatów CNC szczególnie znajduje swoje zastosowanie w branży zajmującej się obróbką drewna, kompozytów, form. Przydają się tam, gdzie elementy wymagają bardziej skomplikowanej obróbki, posiadają niestandardowe kształty jak i wielkości. Umożliwiają one pracę na jednym zamocowaniu, co w efekcie daje oszczędność czasu podczas obróbki jak i pozwala na wyeliminowanie błędów operatorskich.

Możliwość doposażenia maszyny w urządzenia do obróbki specjalnej, takie jak:

Agregat wiertarski - idealne rozwiązanie w przypadku konieczności wykonywania wielu elementów o różnych średnicach. Idealnie sprawdza się w wielu zakładach, zwłaszcza branży meblarskiej. Dostępne są konfiguracje umożliwiające zarówno wiercenie w pionie, jak i poziomie.
Agregat oscylacyjny pozwala na precyzyjne cięcie materiałów takich jak karton, pianki, tworzywa komorowe.
Agregat z piłą tnącą - umożliwia sprawne cięcie materiału bez konieczności zmiany zamocowania, co znacznie wpływa na wydajność i precyzję wykonania elementu. Możliwa konfiguracja z cięciem w pionie, poziomie, jak i pod kątem.
Agregat kątowy - umożliwiający wykonywanie procesu obróbki w wybranej płaszczyźnie.
Specjalistyczny agregat dostosowany do indywidualnych potrzeb klienta.
Głowica gwintująca - dodatkowy moduł służący do sprawnego wykonywanie gwintów bez konieczności wymiany narzędzia.
Głowica bigująca - wykonuje obróbkę, dzięki której możliwe jest sprawne i precyzyjne gięcie kartonu, papieru, itp. Urządzenie znajduje zastosowanie przede wszystkim w przemyśle introligatorskim i branży reklamowej.
