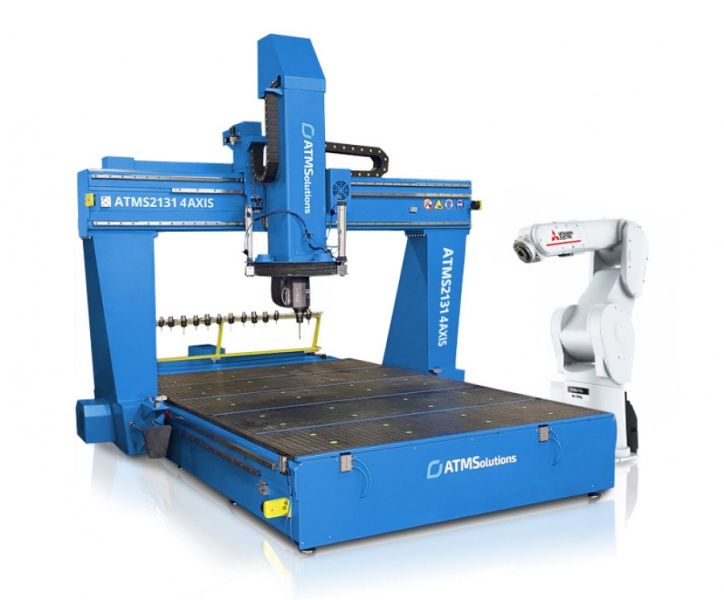

Zrobotyzowane Centrum Obróbcze 4-osiowe ATMS ROBO 2000x3000 jest to wysokiej jakości gniazdo obróbcze przeznaczone do zautomatyzowanej obróbki elementów wykonanych z drewna, sklejki, kompozytów. Znajduje zastosowanie głównie w przemyśle meblarskim oraz wszędzie tam, gdzie potrzebna jest precyzyjna obróbka powtarzalnych elementów o skomplikowanym kształcie.
Cechą charakterystyczną urządzenia jest zastosowanie ramienia robota Mitsubishi wyposażonego w sprawdzony system chwytaków próżniowych. Pozwala to na automatyczny załadunek i rozładunek elementu bez konieczności interwencji pracownika w polu roboczym.


Dzięki współpracy z Mitsubishi Electric w zakresie rozwiązań dla branży meblarskiej, opracowano wydajne i proste w obsłudze rozwiązania umożliwiające maksymalną optymalizację czasu i kosztu produkcji elementu. W urządzeniu zastosowano pojedynczy system sterowania dla całego gniazda obróbczego. System ten pozwala na programowanie obróbki przy pomocy m.in. G-code. Sprawia to, że obsługa stanowiska jest wyjątkowo prosta i nie wymaga szkolenia pracownika w zakresie programowania robotów.
Maszyna pozwala na wykonywanie wielu rodzajów obróbek takich jak: frezowanie, planowanie, wiercenie, podcinanie, itd. Zautomatyzowany proces pracy oraz magazyn narzędziowy pozwala na wykonanie wcześniej wspomnianych procesów podczas jednego cyklu wraz z załadunkiem i rozładunkiem elementu

Parametry techniczne Centrum Obróbczego:

System sterowania: Mitsubishi M80
Posuw osi X: 2000 [mm]
Posuw osi Y: 3000 [mm]
Posuw osi Z: 500 [mm]
Prędkość posuwu: X: 25 [m/min] , Y: 25 [m/min], Z: 5 [m/min]
Pojemność magazynu narzędzi: 8 [szt.]
Wrzeciono: Hiteco
Moc wrzeciona: 9 [kW]
Prędkość wrzeciona: 18 000 [obr/min]
Dodatkowa oś C: Hiteco
Agregat kątowy: Hiteco
Napędy: serwosilniki Mitsubishi
Prowadnice: HIWIN
Smarowanie: Automatyczne
Chłodzenie: Mgła olejowa
Temperatura pracy: 15 - 35 [?]
Wilgotność: 15 - 35 [%]
Zasilanie: 400 [V], 50 [Hz], 3 fazy
Parametry techniczne ramienia robota:

Szczegóły u doradców.
