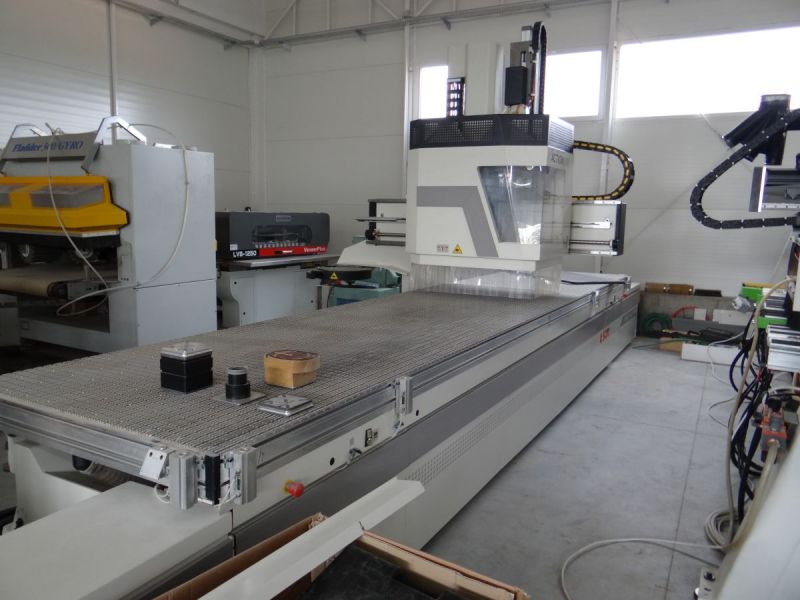

Rok prod. 2007
wymiary stołu roboczego 6050x1240 mm.
zakres pracy w osi X,Y,Z 6050x1815x440 mm.
max.rozmiar w osi X przy dwustanowiskowym ruchu 2750 mm.
Przejście nad elementem obrabianym 200 mm.
5 osiowy agregat frezarski prisma
Baza składa się z cnc kontrolowanym 5 osiowej głowicy która to wraz z magazynem narzędzi jest zamontowana na mobilnym suporcie. Frez przygotowany do ciężkiego frezowania chłodzony przez mieszankę glikol-woda – agregat chłodzący.
Osie są blokowane przez system TTS. To daje bardzo wytrwałą konstrukcje.
oś C ma ruch 640 stopni, oś B ma ruch 270 stopni.
Agregat frezarski.
HSK elektrowrzeciono
Obroty od 600 do 20 000 rpm
Moc 11 kW przy 15 000 rpm i 7 kW przy 7500 rpm
Chłodzony cieczą
Lewe i prawe obroty
Statyczny falownik do płynnej regulacji obrotów
Uchwyt do szybkiej zmiany narzędzi
Magazynek narzędzi
16 pozycji
Odstęp pomiędzy pozycjami 85 mm.
Maks waga narzędzia 6 kg max. 48 kg
Możliwość magazynowania 2 głowic kątowych
16 uchwytów do cylindrycznych narzędzi
Stół roboczy
Wielofunkcyjny stół wykonany z aluminium wraz z integrowanym systemem vacuum
Ø 8 mm. otwór wzorca 120 x 120 mm. do vacuum i mechanicznych uchwytów.
40 mm. Wzór rast na całym stole.
Dodatkowo : 6 punkt-stoperów – bazowanie narożne.
Ruch osi.
Napędzane przez servo AC silniki na prisma prowadnicach wraz z pierścionkowymi łożyskami.
Automatyczny system smarowania prowadnic.
Osie X 80 m/min
Y 55 m/min
Z 30 m/min
C 20 rpm
A 20 rpm
Oś C posiada mechaniczną blokadę
wydajność pompy vacum 5,5 kW ,250m3/h
Maks podciśnienie na wyjściu 0,9 bar.
CNC sterowanie system
Osai 10/510 made in Japan
Kolorowy ekran CRT 15 cali
Zintegrowany PC Celeron Intel 2,6 Ghz.
Windows XP
Stacja dyskietek i usb
CD-ROM
XiLog Plus DAK/DAP software do konstrukcji oraz generowania programów.
Program do diagnostyki maszyny przez telefon lub Internet.
Zabezpieczenia.
Okno pozwalające na wizualną kontrolę obrabianego elementu.
Podwójne przejrzyste kurtyny
Maty bezpieczeństwa
2-polowa - zmienna obróbka elementów.
