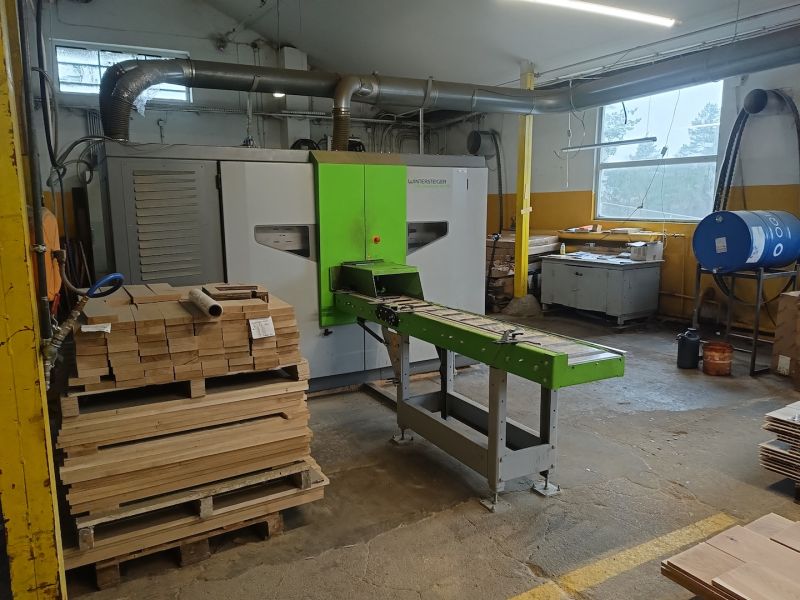

Trak taśmowy cienkotnący Wintersteiger

Typ :DSB Singlehead NG XM 350

Rok produkcji 2020

Maszyna w stanie idealnym

Dane techniczne:
DSB Singlehead NG XM / seria 350 DSB
Moc znamionowa napędu głównego 32 kW
Napięcie przyłączeniowe*
3 AC 400V / 50 Hz
3 AC 480V / 60 Hz
3 AC 575V / 60 Hz*
3 AC 210 V 50 / 60 Hz*
Maks. szerokość cięcia 350 mm
Naprężenie piły taśmowej Serwopneumatyczne
Regulacja biegu taśmy (bieg taśmy widoczny
we wzierniku) Automatyczna regulacja biegu taśmy
Prędkość posuwu, regulowana płynnie (w
zależności od gatunku drewna i wymiaru bloku)
Posuw standardowy: od 4 do 20 m/min
Posuw precyzyjny: od 1 do 15 m/min
Posuw wysokiej prędkości: od 8 do 45 m/min
Prędkość piły taśmowej, regulowana płynnie Do 60 m/s
Średnica krążków prowadzących piły
taśmowej 915 mm
Regulacja wysokości cięcia piły taśmowej Od 1,7 do 165 mm
Prowadnica piły taśmowej o podwyższonej
trwałości Prowadnica karbonowa
Przyłącze sprężonego powietrza Ciśnienie robocze 7 barów
Przyłącze wody 1/2"
Wymagana moc ssania Min. 500 l/godz.
Króciec odciągu 2 x DM150 ( + 1 x DM150 opcjonalnie)
Wydajność odciągu Min. 4000 m3/godz.
Wymagana prędkość zasysania powietrza Min. 30 m/sek
Doprowadzenie prądu i sprężonego powietrza Do wyboru od góry lub od dołu
Dane bloku drewna/lamel:
DSB Singlehead NG XM / seria 350
Szerokość bloku Min. 30 mm / maks. 350 mm
Dokładność cięcia (w zależności od materiału
wyjściowego i właściwości narzędzia) Ok. +/- 0,15 mm
Wysokość bloku min. / maks. 5 mm / 165 mm
Cięcie drewna o różnej wilgotności Zastosowanie do cięcia na sucho i na mokro Długość bloku min. / maks. 350 mm / bez ograniczeń
Grubość lameli (w zależności od gatunku
drewna i wymiaru bloku) Od 1,7 mm (od 1,3 mm na zamówienie)
Cięcie drewna o różnej wilgotności Zastosowania w cięciu na sucho i na mokro
Cięcie drewna o różnym przygotowaniu Tarcica, strugana z 1 – 4 stron
Cięcie drewna o różnej jakości Krzywizna podłużna lub poprzeczna, wklęsłość lub zwichrowanie
Dane piły taśmowej:
DSB Singlehead NG XM / seria 350
Szerokość piły taśmowej 80 mm
Długość piły taśmowej 5500 mm
Grubość rzazu Od 1,1 mm
Grubość materiału bazowego Od 0,7 mm
Łatwa, ergonomiczna wymiana piły 2 min (1 osoba)
Wymiary:
DSB Singlehead NG XM / seria 350
Wysokość 2025 mm
Szerokość 3200 mm
Szerokość w przypadku napięcia specjalnego (zewnętrzna szafa sterownicza, 600 x 600 x 350 mm, napęd główny po stronie czołowej, pozostawić miejsce na otwarcie drzwi 600 mm) 3600 mm
Głębokość (środek maszyny) 1400 mm
Głębokość z otwartymi drzwiami 3270 mm
Masa 3800 kg
Obciążenie fundamentu 4000 kg
Możliwości transportu maszyny Wnęka na wózek widłowy / wózek podnośnikowy na spodzie maszyny, 2 montowane zaczepy
dźwigowe na górze maszyny
Wymiary transportowe z paletą
(szer. x gł. x wys.) 4150 x 1500 x 2250 mm (4100 kg)
