Nowa seria okleiniarek Felder G303 – kompaktowa, precyzyjna i wydajna

Innowacyjna seria G303: Modele G 363, G 363R i G 383

W nowych okleiniarkach dostosowanie do różnych grubości płyt i obrzeży w zakresie od 0,4 do 5 mm można wykonać w zaledwie kilku prostych krokach przy zachowaniu wysokiego poziomu komfortu obsługi. 7-calowy monitor dotykowy służy do uruchamiania agregatów obróbczych, kontrolowania temperatury kleju i wywoływania informacji zwrotnych na temat aktualnego statusu maszyny. Kompleksowa obróbka krawędzi płyt o grubości do 50 mm zapewnia cenną produktywność bez konieczności rezygnacji z indywidualnych wymogów dotyczących wyposażenia. Nowe modele okleiniarek G 363, G 363R i G 383 można dostosować do konkretnych potrzeb dzięki systemowi modułowemu Felder - począwszy od pokrytego teflonem, wymiennego zbiornika kleju, a skończywszy na zespołach spryskujących środki czyszczące lub antyadhezyjne.

Precyzyjny posuw formatek za pomocą gąsienicy łańcuchowej i rolek posuwowych o spiralnej strukturze, eliminuje powstawanie zarysowań na powierzchni formatek wykonanych z wysokiej jakości płyt laminowanych. System zatrzaskowy umożliwia prostą i szybką wymianę nakładek z tworzywa sztucznego w gąsienicy w przypadku ich zużycia.

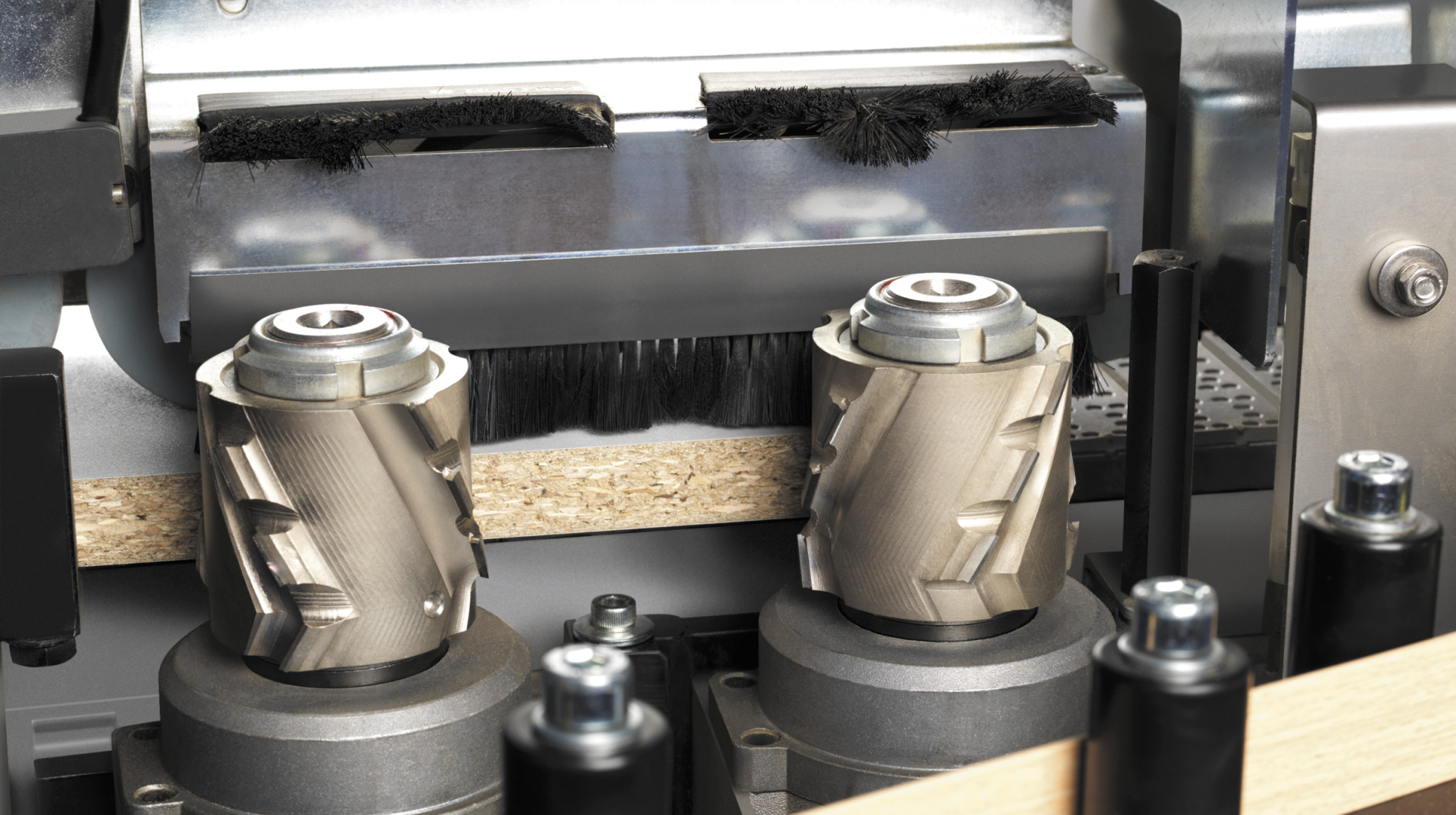

Agregat frezowania wstępnego z frezami diamentowymiFot. FELDER GROUP POLSKA

Prowadzący wałek i szyna liniowa zapewniają przesuwanie oklejanych formatek przez maszynę w linii prostej, bez przechylania. Dostosowanie do odpowiedniej grubości płyty w zakresie od 10 do 50 mm odbywa się szybko i precyzyjnie za pomocą pokrętła ręcznego, a wartości odczytuje przejrzyście na lupie powiększającej. Centralne przestawianie belki dociskowej z wykorzystaniem w tym celu wrzeciona nastawczego gwarantuje stabilne prowadzenie elementów oklejanych i maksymalną precyzję.

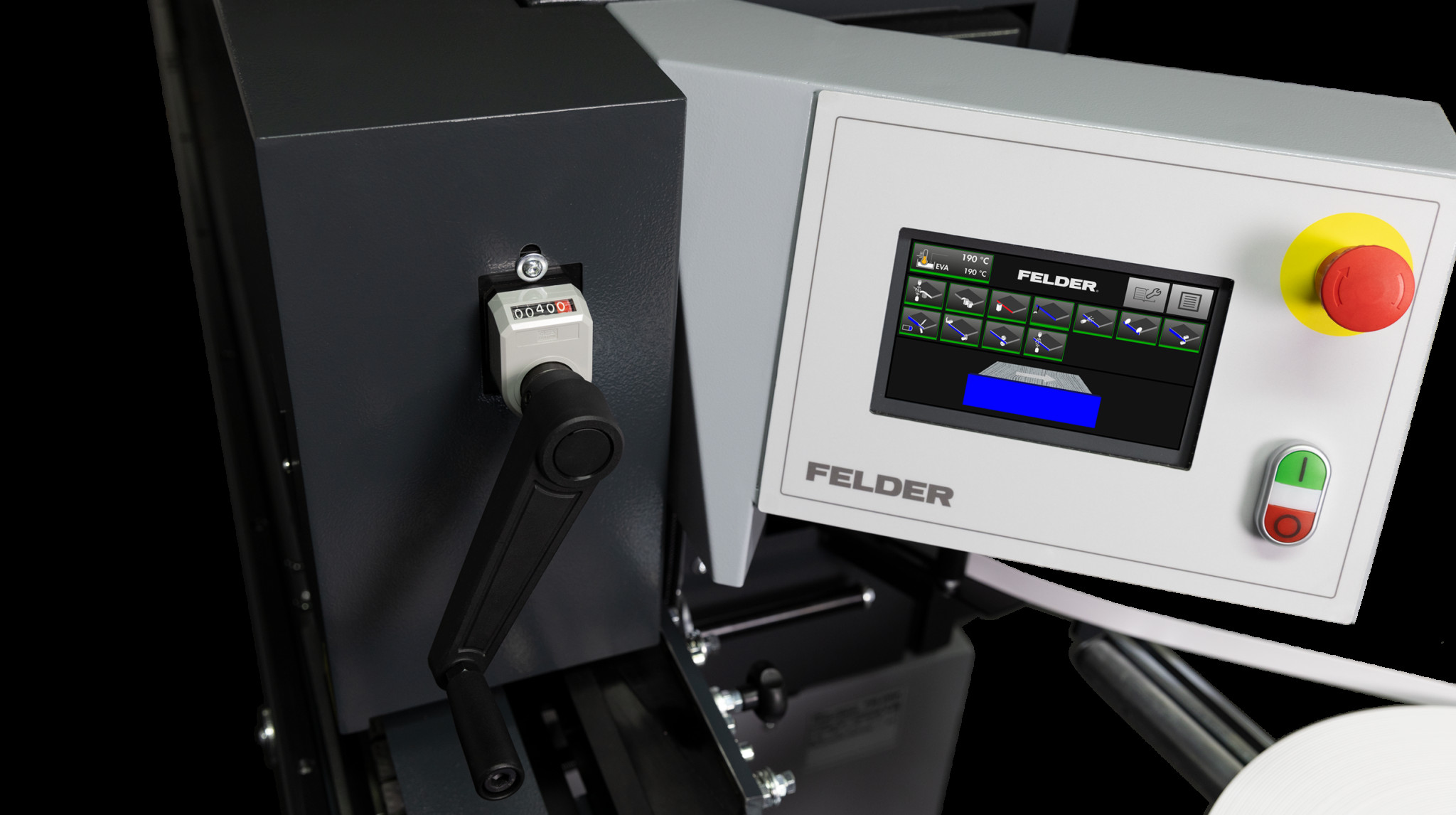

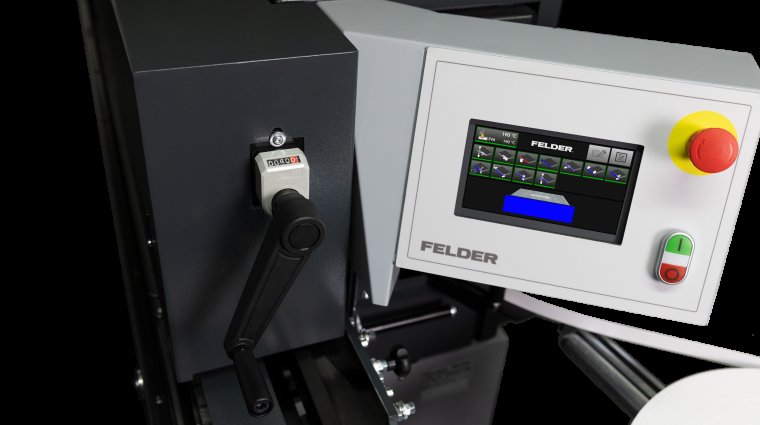

Poszczególne agregaty maszyny są włączane i wyłączane w łatwy i wygodny sposób przy użyciu 7-calowego monitora dotykowego. Umożliwia on również ustawienia temperatury kleju, temperatura pracy i gotowości do pracy okleiniarki oraz włączanie i wyłączanie agregatów. Poza tym posiada licznik metrów bieżących i wyświetla interwały konserwacji oraz komunikaty o błędach usprawniając w znacznym sposób obsługę maszyny podczas codziennej pracy.

Zaawansowany agregat wstępnego frezowania z nożami diamentowymi

Nowe okleiniarki zostały wyposażone w agregat wstępnego frezowania ze sterowanym rozruchem wyrównujący krawędzie oklejanych formatek. Agregat ten zbudowany jest z 2 obracających się przeciwbieżnie głowic frezarskich zaopatrzonych w spiralnie ułożone noże diamentowe, które zapewniają idealnie gładkie, bez wyrw krawędzie płyt laminowanych optymalnie przygotowując je do przyklejenia obrzeża.

Piłkowy agregat obcinający z funkcją zaokrąglania lub obcinania na prostoFot. FELDER GROUP POLSKA

Okleiniarki z serii G303 pozwalają na stosowanie obrzeży z rolki o grubości od 0,4 do 3 mm oraz podawanych pojedynczo doklejek drewnianych o grubości do 5 mm, które mogą zostać przyklejone do płyt mieszczących się w zakresie od 10 do 50 mm. Zsynchronizowany, mechaniczny posuw obrzeży gwarantuje optymalne podawanie materiałów, a nożyce udarowe przejmują wstępne obcinanie obrzeży, których grubość mieści się do 3 mm.

Pokryty teflonem zbiornik kleju posiada pojemność 1,2 kg wystarczająca na oklejenie ok. 250 metrów bieżących krawędzi płyt o grubości 19 mm. Krótki czas rozgrzewania wynoszący zaledwie 12 minut i precyzyjnie regulowany wałek aplikacyjny zapewniają prawidłowe dozowanie termotopliwego kleju dopasowanego do rodzaju stosowanego obrzeża.

System "Quick-Set" dla perfekcyjnego dopasowania obrzeża

Zespół dociskowy składa się z dużego wałka oraz rolki dociskowej. Te 2 rolki umożliwiają lepsze dociśnięcie obrzeża do formatki. Cały zespół jest wstępnie naprężony mechanicznie i może zostać szybko i precyzyjnie ustawiony z wykorzystaniem próbki stosowanego obrzeża przy pomocy systemu Felder "Quick-Set" co pozwala uzyskać perfekcyjne połączenie obrzeża z oklejanym elementem.

Nawet 3 agregaty wykańczające dla uzyskania wysokiej jakości rezultatówFot. FELDER GROUP POLSKA

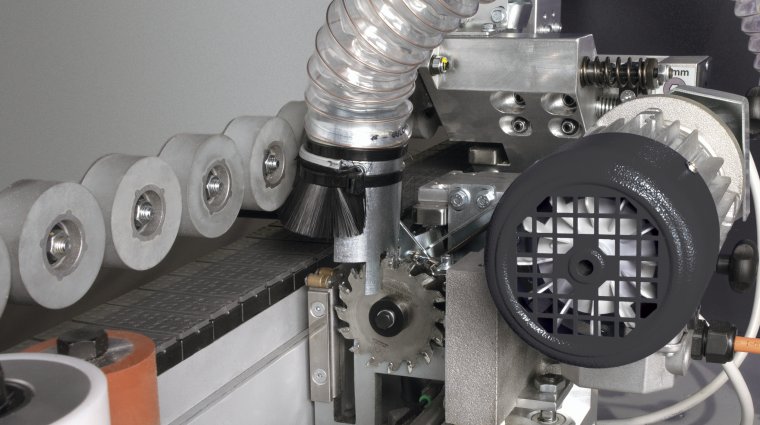

Piłkowy agregat obcinający z precyzyjnymi prowadnicami liniowymi zapewnia doskonałe, wstępne obcinanie obrzeża. Tarcze pił obracają się z prędkością 9000 obrotów na minutę, gwarantując najwyższą jakość cięcia. Silnik jest wyposażony w dwie tarcze pił z zębem trapezowym, co zapobiega zarysowaniu krawędzi bocznej nawet w przypadku delikatnych materiałów. W standardowym wyposażeniu G 363R tarcze pił zaokrąglają narożniki z promieniem do 2 mm. W przypadku cienkich obrzeży lekkie zaokrąglenie daje doskonałe wykończenie naroży oklejonych formatek.

Wielofunkcyjny agregat frezujący nadmiar obrzeża z góry i dołu formatek pozwala znacząco ograniczyć długość maszyny. Przełączanie między frezowaniem na równo z formatką, a z fazą czy frezowaniem zaokrąglającym jest szybkie i łatwe. Standardowo frezy zaopatrzone są w noże o promieniu 2 mm.

W modelu G 383 agregat zaokrąglania naroży, bez czasochłonnej obróbki, przejmuje "wykańczanie" naroży formatek (w tym płyt typu softforming i postforming) oklejonych obrzeżami o grubości od 0,4 do 3 mm i maksymalnej wysokości 50 mm, przy prędkości posuwu 7 m/min. Solidna konstrukcja oraz prowadnice liniowe i frezy HW zapewniają długotrwałą precyzję. Agregat zaokrąglający naroża sterowany jest z wykorzystaniem monitora dotykowego.

Optymalne wykończenie krawędzi dzięki agregatom wykańczającym

[%%PIC%%]

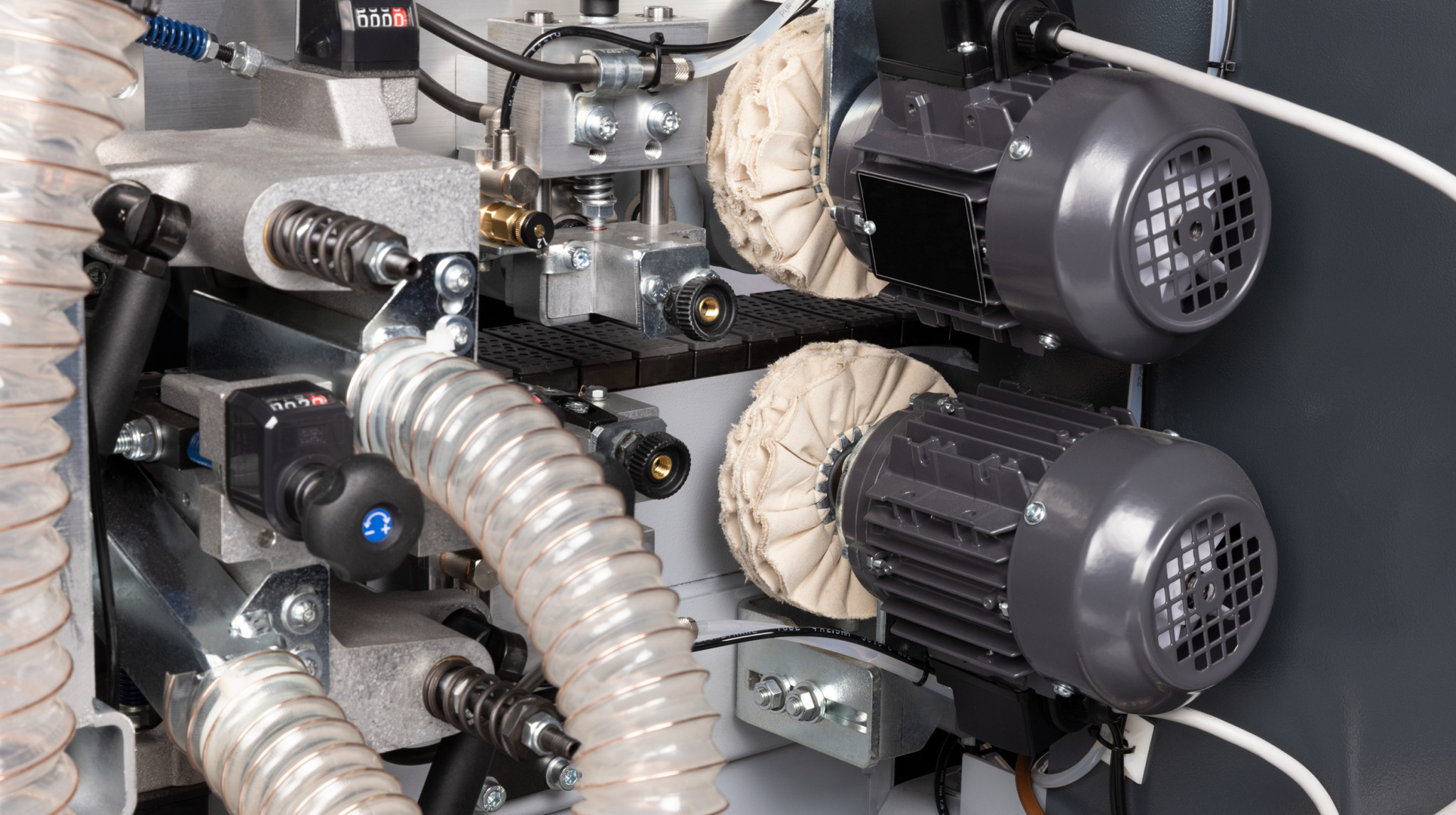

Na końcu procesu oklejania kolejne agregaty zapewniają optymalne wykończenie. Agregat cykliny profilowej usuwa niewielkie wgłębienia powstałe na obrzeżu podczas frezowania i sprawia, że zaokrąglenie obrzeża jest idealnie gładkie. Opcjonalna cyklina płaska usuwa wszelkie pozostałości kleju z obrabianego elementu, zanim obrzeże zostanie wypolerowane przez agregat polerki.
