Szkieletowy dom drewniany

TECHNOLOGIA

Oklejanie formatek bez straty czasu

Felder Group Polska

Autor:
Źródło: Felder Group Polska
Data: 2020-11-25


Czas, który w nowoczesnych zakładach meblarskich w znacznym stopniu decyduje o ekonomiczności produkcji, stał w centrum uwagi w trakcie projektowania przez austriackiego producenta Felder KG okleiniarek z serii tempora F400 marki FormaT4, w których oklejanie obrzeżami odbywa się szybko, prosto i wydajniej.

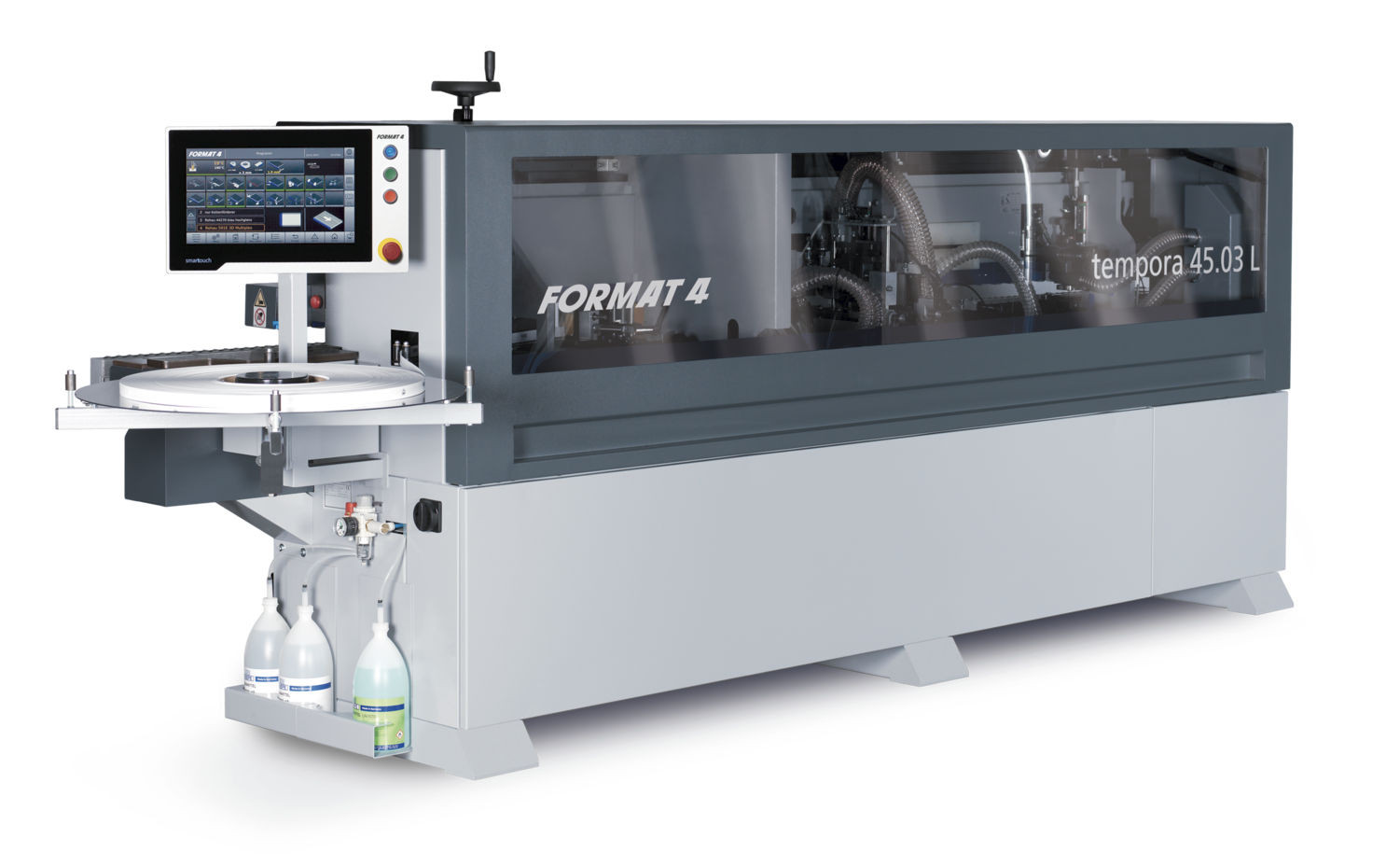

Okleiniarki z serii tempora F400Okleiniarki z serii tempora F400Fot. Felder Group Polska

Okleiniarki z serii tempora F400 wyróżniają się dopracowanymi agregatami roboczymi, nowoczesnym designem i masywnym korpusem. Dostępne są w dwóch wersjach jako tempora 45.03 oraz tempora 45.03L, która w standardzie posiada już agregat zaokrąglania naroży. Standardowo obie wersje zaopatrzone są w sterowanie m-motion bądź opcjonalnie x-motion PLUS, które gwarantują powtarzalność dokładności oraz pozwalają błyskawicznie ustawiać agregaty pod stosowany rodzaj obrzeża i w ten sposób znacznie skrócić czas przezbrajania.

Przy temporach F400 na uwagę zasługuje intuicyjne w obsłudze sterowanie z możliwością połączenia sieciowego i kolorowym monitorem dotykowym o przekątnej 10,4 cala lub 16 cali przy wyposażeniu x-motion PLUS, z przedstawionymi graficznie agregatami. Umożliwia ono ustawianie parametrów okleiniarki, aktywację pracy agregatów oraz ich włączanie i wyłączanie. Pozwala na ustawianie temperatury kleju i automatyczną jej redukcję w trybie spoczynku oraz wybór długości pozostawianego naddatku obrzeża z przodu i z tyłu formatek. Za sprawą sterowania operator informowany jest o wykonaniu potrzebnej konserwacji lub otrzymuje komunikaty o błędach. Poza tym może wyświetlić sobie całościowy przebieg metrów bieżących oklejonych na maszynie formatek, jak i skorzystać z licznika metrów bieżących pod konkretne zlecenie, który może kasować. Wersja x-motion PLUS  dodatkowo oferuje precyzyjną regulację sterowanego pozycyjnie i ustawianego motorycznie agregatu frezującego naddatek obrzeża.

Stabilny korpus okleiniarek tempora F400 wykonany ze stali zaopatrzony jest w wysuwaną podporę o szerokości 450 mm, która ułatwia oklejanie większych elementów. Belka dociskowa z dwoma przesuniętymi rzędami rolek, gwarantuje równomierne rozłożenie nacisku na formatki, przesuwanych z prędkością 9 m/min przy pomocy gąsienicy łańcuchowej z gumowymi nakładkami, zapewniającymi formatką optymalną przyczepność. Dodatkowym ułatwieniem przy podawaniu formatek może być dostępna w opcji pneumatyczno-mechaniczna blokada, uniemożliwiająca przedwczesne wsuwanie następnej formatki oraz przedłużony liniał doprowadzający formatki i wkładka dla stołu.

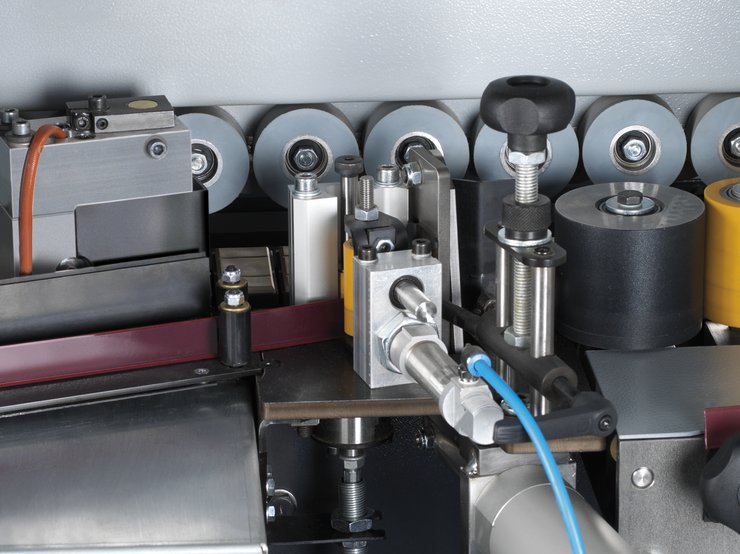

Doprowadzenie obrzeży do płyt o grubości 45 mmDoprowadzenie obrzeży do płyt o grubości 45 mmFot. Felder Group Polska

Agregat frezowania wstępnego, w który standardowo wyposażone są okleiniarki tempora F400, posiada dwa, przeciwbieżnie obracające się frezy diamentowe, napędzane przez dwa niezależne silniki, każdy o mocy 0,75 kW. Głowice diamentowe powodują wyrównywanie krawędzi płyt i wyeliminowanie wyrw w materiale. Frezowanie nadmiaru materiału dodanego przy cięciu wstępnym zostaje przejęte przez agregat frezujący, precyzyjnie formatujący do wymiaru końcowego.

Zespół klejowy zawiera pokryty teflonem zbiornik kleju o pojemności 1,5 kg, przeznaczony na kleje typu PUR lub EVA, który nagrzewa się w ciągu 12-15 minut, umożliwia bardzo szybki rozruch maszyny i gotowość do pracy, z precyzyjną regulacją i kontrolą pracy grzałki.  Nanoszenie kleju jest realizowane wałkiem, Pojemność zbiornika pozwala na pokrycie klejem około 375 m.b. obrzeży o grubości płyty 19 mm. Doposażenie w zespół odprowadzania kleju pozwala przyspieszyć i ułatwia proces czyszczenia przy zmianie kleju.

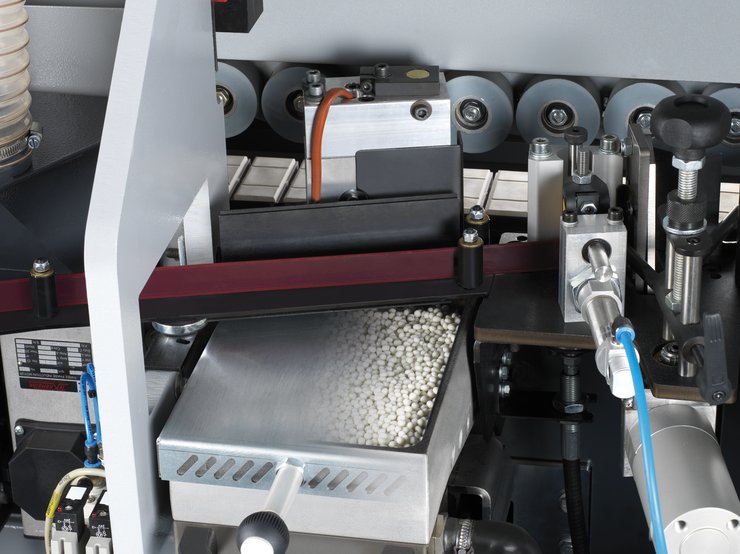

Zespół klejowy - krótki czas rozgrzewania, szybka gotowość do pracyZespół klejowy - krótki czas rozgrzewania, szybka gotowość do pracyFot. Felder Group Polska

Na zespół dociskowy składa się jeden wałek aluminiowy pokryty teflonem, dociskający obrzeże do płyty pod kątem 90° oraz wałek stożkowy. W zależności od obrzeża siłę docisku można ustawić ręcznie, ale szybko i dokładnie wykorzystując do tego próbkę stosowanego obrzeża. Do zespołu dociskowego obrzeża z rolki o grubości od 0,4–3 doprowadzane są przez system podawczy, który jest zsynchronizowany z prędkością posuwu, dzięki czemu nie dochodzi do ześlizgnięcia się obrzeża na formatce. Za odcinanie wstępne obrzeża odpowiedzialne są z kolei nożyce gilotyny.

Piłkowy agregat obcinający dba o ostateczne obcięcie obrzeża na początku i końcu formatki. Zaopatrzony jest w dwie tarcze pił, a prowadzony jest na oszlifowanym wałku stalowym z łożyskiem liniowym i napędzany przez silnik o mocy 0,15 kW, z przetwornicą częstotliwości, z prędkością obrotową 12000 obr./min gwarantując doskonałe wyniki obcinania, a prowadzenie liniowe zapewnia najwyższą precyzję. Agregat piłkowy pozwala na obcinanie obrzeża na początku formatki pod kątem 10° lub tylko z tyłu, albo z przodu i z tyłu. Niezależna regulacja kopiałów zapewnia oddzielne ustawianie naddatku obrzeża z tyłu, jak i z przodu płyty.

Frezowaniem nadmiaru obrzeży z góry i z dołu formatki zajmuje się wielofunkcyjny agregat frezujący, służący do frezowania na równo z płaszczyzną formatek lub na okrągło, jak również fazowanie cienkich obrzeży. Składa się z dwóch niezależnych zespołów frezujących z silnikami z przetwornicami częstotliwości. Konstrukcyjnie zoptymalizowane osie regulacji pod grubość obrzeży i rodzaj profilu gwarantują szybkie ustawienia. W zależności od wyposażenia, wielofunkcyjny agregat frezujący można pozycjonować ręcznie lub motorycznie z panelu obsługi.

Efektywność obróbki zwiększa agregat zaokrąglania naroży dostępny w wersji tempora 45.03L, eliminujący pracochłonne poprawki przy oklejonych formatkach. Agregat obrabiający naroża może być wykorzystywany przy formatkach i płytach soft- i postformingowych, oklejonych obrzeżami o grubości 0,4–3,0 mm i wysokości 45 mm, przy prędkości posuwu 9 m/min. Masywna konstrukcja z żeliwa szarego, prowadnice liniowe i frezy diamentowe ze sprzęgłem rozruchowym gwarantują długotrwałą precyzję. Sterowanie agregatem odbywa się z panelu sterowania.

Okleiniarki tempora F400 wyposażone są w agregat cykliny profilowej, która sprawia, że dzięki wchodzącym pod lekkim kątem nożom cykliny, usunięte zostają wszelkie ślady wgłębień, powstałe w trakcie frezowania i osiąga się pierwszorzędny efekt.

Następnym w kolejności jest agregat polerki, który składa się z dwóch niezależnych bawełnianych tarcz, poruszanych silnikami elektrycznymi. Zadaniem zespołu polerującego jest oczyszczanie i polerowanie górnej i dolnej krawędzi klejonego obrzeża.

Natomiast dostępny opcjonalnie agregat cykliny płaskiej gwarantuje perfekcyjną powierzchnię formatek. Nóż cykliny płaskiej, wchodzi w materiał pod lekkim kątem i likwiduje pozostałości po kleju na fudze w miejscu sklejenia. Jest to kolejny krok do idealnego produktu końcowego.

Dostępne na życzenie spryskiwacz i środki wspomagające dbają o perfekcyjny wygląd oklejonych formatek, bez poprawek. Dzięki dyszom, ze sterowanym włączaniem do nanoszenia środka antyadhezyjnego dla klejów PUR, albo środka chłodzącego z działaniem antystatycznym i poślizgowego - dla delikatnych obrzeży, jak również środka czyszczącego, zapewnia idealnie czyste formatki. W celu lepszej przyczepności obrzeży przy zimnych formatkach można także zainstalować lampę grzewczą na podczerwień. Wysokiej jakości lampa kwarcowa, ze sterowanym włączaniem, ogrzewa krawędź formatek przed agregatem nanoszącym klej i zapewnia pewne zespolenie obrzeży, szczególnie z zimnymi formatkami.

Każdy agregat obrabiający obrzeże (obcinający na wymiar, frezujący naddatek góra-dół, cyklina profilowa) oraz agregat frezowania wstępnego posiada osłonę odprowadzającą wióry, zapewniając czystość w maszynie i na warsztacie. Podłączenie maszyny do istniejącej instalacji odciągowej jest bardzo łatwe, gdyż maszyna została wyposażona w przyłącze o średnicy Ø120 dla agregatów plus 1xØ80 dla agregatu frezowania wstępnego.
