OKLEINIARKI | Nowa wersja Olimpic k230 evo

Zwiększenie możliwości obróbczych wpływa na lepszą jakość wykończenia

SCM GROUP

Autor: Krzysztof Kluza product manager SCM Group Polska, Tomasz Bogacki
Źródło: SCM GROUP
Data: 2018-07-26


Grupa SCM przygotowuje właśnie światową premierę nowego modelu okleiniarki. Olimpic k230 evo to najmniejszy model okleiniarki wyposażony w agregat zarabiania naroży. Zaadoptowanie agregatu z bardziej zaawansowanego modelu spowodowało konieczność wydłużenia maszyny. Stąd decyzja o zaadoptowaniu korpusu z modelu większego. Zabieg ten nie spowoduje jednak znacznego wzrostu jej ceny co dla przedsiębiorców rozpoczynających przygodę z oklejaniem krawędzi jest niezwykle istotne.

Światowa premiera SCM Olimpic k 230 evo odbędzie się podczas targów DREMA w PoznaniuŚwiatowa premiera SCM Olimpic k 230 evo odbędzie się podczas targów DREMA w PoznaniuFot. SCM GROUP

W zakładzie produkcyjnym SCM Group w Rimini trwają właśnie prace nad najnowszym modelem jednostronnej okleiniarki prostoliniowej Olimpic K 230 evo.  Światowa premiera tej maszyny będzie miała miejsce we wrześniu na tegorocznych targach Drema w Poznaniu. W praktyce będzie to model z agregatem do zaokrąglania naroży w standardzie. zbudowany na bazie korpusu większej okleiniarki o symbolu k 360 Nadal jednak jest to kompaktowa i co najważniejsze pracująca w trybie automatycznym obrabiarka przeznaczona dla małych firm, które stawiają na profesjonalną obróbkę krawędzi detali. Zgodnie z założeniami ma być ona także łatwa w obsłudze. Dzięki doskonałemu, jak na tę klasę, wyposażeniu gwarantuje również optymalne wykończenie wąskich płaszczyzn.

Poprzednia wersja okleiniarki olimpic k 230 evo produkowana była w dwóch wariantach różniących się występowaniem agregatu frezowania wstępnego. Oprócz tego w korpusie przewidziano dwa wolne miejsca służące do montowania jednostek znajdujących się w pakiecie wyposażenia opcjonalnego. W tej kwestii w nowoopracowanej maszynie nic się nie zmienia. Zwiększenie jej możliwości obróbczych poprzez dozbrojenie w agregat do zaokrąglania naroży wymaga jednak wydłużenia całej okleiniarki. Stąd decyzja o zaadoptowaniu korpusu z modelu większego. Zabieg ten nie spowoduje jednak znacznego wzrostu ceny maszyny co dla przedsiębiorców rozpoczynających przygodę z automatycznym oklejaniem krawędzi jest niezwykle istotne. Efekt końcowy na pewno charakteryzować się będzie korzystnym stosunkiem kosztów inwestycji do możliwości obróbczych, jakości i wydajności.

Tak więc proces obróbczy w najlepiej wyposażonej wersji nowej k 230 evo rozpoczynać się będzie od jednostki frezowania wstępnego RT-V1. Zbudowana jest ona z dwóch, przeciwbieżnie pracujących wysokoobrotowych silników uzbrojonych w głowice walcowe o średnicy 100 mm z diamentowymi ostrzami. Pozwalają one na zebranie warstwy materiału o maksymalnej grubości wynoszącej 3 mm co gwarantuje uzyskanie nieomal idealnej powierzchni styku. Parametr ten, w zależności od potrzeb, jest oczywiście regulowany. Frezowanie wstępne pozwala na całkowite wyeliminowanie jakichkolwiek uszkodzeń krawędzi formatek płytowych powstałych przede wszystkim w wyniku ich wycinania na pilarce lub też w trakcie transportu na kolejne stanowisko obróbcze.

Następny w kolejności to zespół klejący VC-V1. Standardowo jednostka ta składa się ze zbiornika na klej topliwy, rolek nanoszącej i dociskowych oraz pneumatycznego noża odcinającego obrzeże. Pojemnik na klej topliwy pokryty jest od środka teflonem. Regulacja temperatury odbywa się za pomocą elektronicznego termostatu co pozwala na jej obniżenie w trakcie przestojów w pracy.

W opcji możliwe jest zainstalowanie systemu szybkiej wymiany zbiornika i podwójnego układu regulacji temperatury co umożliwia stosowanie dwóch rodzajów kleju. Opcjonalnie okleiniarka może być także wyposażona w stację natrysku płynu antyadhezyjnego umiejscowioną przed jednostką RT-V1. Płyn ten zapobiega powstawaniu zabrudzeń klejowych na górnej i dolnej powierzchni okleinowanych elementów co praktycznie eliminuje konieczność ich czyszczenia.

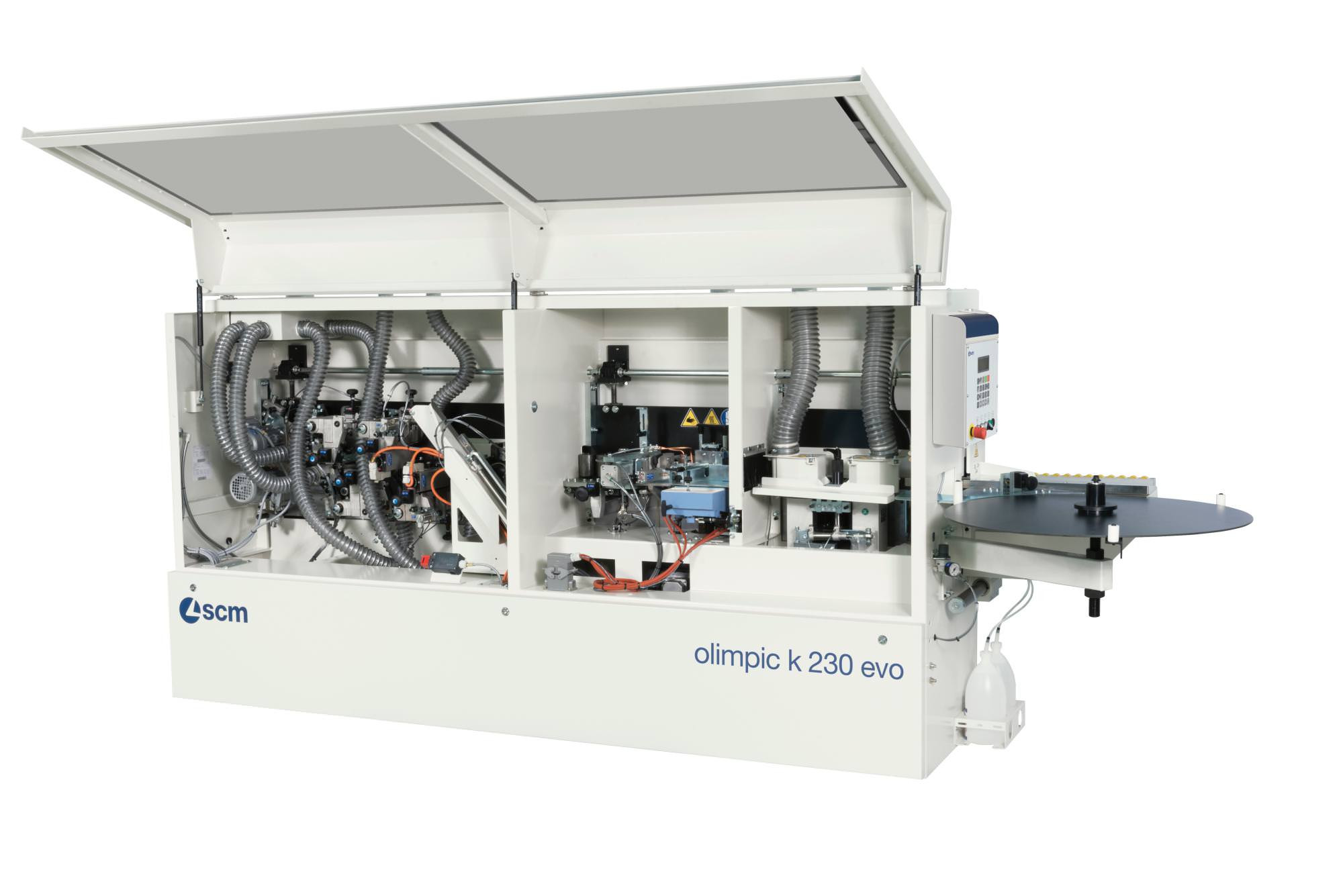

Olimpic k 230 evoOlimpic k 230 evoFot. SCM GROUP

Olimpic k 230 evo przystosowana jest do przyklejania obrzeża podawanego z rolki jak i w odcinkach o określonej długości. Te ostatnie mogą być wykonane z PVC, ABS oraz drewna litego i aplikowane są za pomocą specjalnego podajnika, który jest opcjonalnym wyposażeniem maszyny. Grubość przyklejanego materiału zawiera się w przedziale od 0,4 do 3 mm.

W kwestii precyzyjnego obcinania nadmiaru długości obrzeża k 230 evo  może być wyposażona w dwa różne typy agregatów. Pierwszy to standardowa jednostka o symbolu K1 uzbrojona w dwie, niezależnie napędzane piłki z również niezależnymi urządzeniami kopiującymi, które pozwalają na proste obcinanie nadmiaru bez względu na grubość obrzeża. Zastosowane silniki wysokiej częstotliwości pracują z prędkością 12000 obr./min. Zespół zamontowany jest na precyzyjnych prowadnicach prętowych, a operacja obcinania przebiega w ruchu z wykorzystaniem siłowników pneumatycznych.

Alternatywnie możliwe jest zamontowanie agregatu oznaczonego symbolem K2. Oprócz funkcji obcinania prostego wykonuje on jednocześnie fazowanie proste lub profilowe krawędzi pionowych obrzeża na końcach oklejanej płaszczyzny. Wykonanie dwóch operacji w trakcie trwania jednego cyklu możliwe jest dzięki wyposażeniu każdego silnika w dwa narzędzia – piłkę prostą i frez profilowy. Jednostka ta zwiększa możliwości obróbcze maszyny bez konieczności jej wydłużenia. Jest ona niezwykle przydatna w przypadku przyklejania doklejek masywnych oraz grubego obrzeża.

Z kolei agregat R-K, obcinający nadmiar szerokości, wyposażony jest w narzędzie typu kombi pozwalające na obróbkę – fazowanie lub zaokrąglania obrzeży od najcieńszego do najgrubszego. Frez ten jest pozycjonowany ręcznie do jednej z trzech pozycji pracy. Opcjonalnie jednostka ta może być doposażona w urządzenie kopiujące. Pozwala ono na obcinanie nadmiaru szerokości obrzeża elementów, w których wcześniej wywiercone zostały otwory na przykład na puszki zawiasów. Urządzenie to składa się z trzech obrotowych rolek stykających się z szeroką płaszczyzną elementu. Może ono także współpracować z cykliną profilową RAS-V oraz prostą RC-V, które to agregaty należą do wyposażenia opcjonalnego k 230 evo.

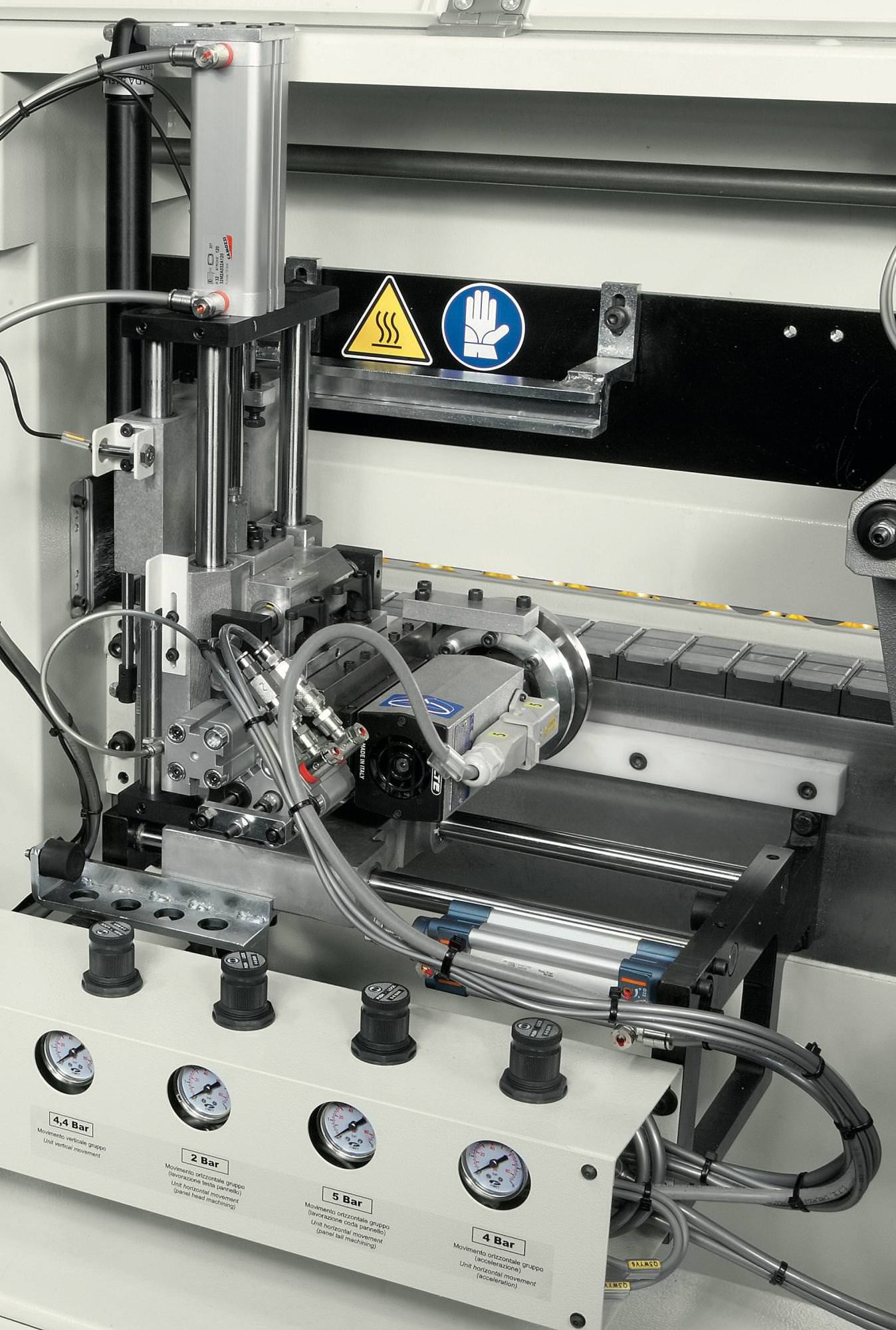

Następny w kolejności jest wspomniany wyżej agregat do zaokrąglania naroży R1. Pozwala on na obróbkę przedniej i tylnej krawędzi płyty na prostych, fazowanych i postformingowych elementach. Operacja jest wykonywana automatycznie i gwarantuje optymalne wykończenie bez potrzeby dodatkowych ustawień. W opcji możliwe jest dozbrojenie tej jednostki w system automatycznego przestawiania pomiędzy dwiema pozycjami pracy.

 Dwa wolne miejsca w korpusie maszyny przeznaczone są na jednostki wykańczające zdecydowanie poprawiające jakość okleinowania. Pozwalają też one na wyeliminowanie dodatkowych operacji realizowanych na innych maszynach. Dzięki temu skróceniu ulega czas trwania całego procesu, a także wyeliminować można ewentualne uszkodzenia związane z transportem elementów na te stanowiska.

W pierwszym z nich zainstalować można cyklinę klejową RC-V lub cyklinę profilową RAS-V. Cyklina klejowa gwarantuje usunięcie nadmiaru kleju na połączeniu obrzeża z płytą dając perfekcyjną spoinę. Oprócz tego ścina także wystające do 0,1 mm ponad szeroką płaszczyznę elementów obrzeże. Ma to zastosowanie w przypadku obrzeży plastikowych o grubości do 1 mm. Jednostka ta dostarczana jest w standardzie z osłoną będącą częścią systemu odciągowego. Z kolei cyklina profilowa odpowiada za eliminowanie śladów na krawędzi obrzeża powstałych w wyniku obróbki mechanicznej wykonanej przez agregat R-K. Ona również, podobnie jak cyklina RC-V, posiada w standardzie osłonę podłączaną do odciągu.

Druga, wolna przestrzeń zarezerwowana jest dla cykliny płaskiej RC-V bądź też dla polerki, której zadaniem jest czyszczenie i nabłyszczanie przyklejonego obrzeża.

Okleiniarka olimpic k 230 evo posiada bardzo ciekawe rozwiązanie w zakresie transportu okleinowanych elementów bazujące na przenośniku pasowym. Napęd stanowi motoreduktor, a stała prędkość posuwu wynosi 9 m/min. Prawa płaszczyzna pasa, stykająca się z płytą, jest płaska natomiast lewa posiada zęby współpracujące z również zębatymi bębnami napędzająco-prowadzącymi. System ten został opatentowany przez SCM i zastępuje tradycyjny transporter płytkowy.

Poprzez wyeliminowanie drgań generowanych przez płytki uzyskano bardziej precyzyjny efekt prowadzenia elementu, a co za tym idzie jeszcze wyższą jakość obróbki. Górne rolki dociskowe zamontowane są na pozycjonowanej ręcznie, za pomocą mechanizmu śrubowego, belce. Zakres regulacji umożliwia obróbkę elementów o grubości od 8 do 50 mm. Maszyna wyposażona jest w prosty i intuicyjny system sterujący o nazwie Orion One Plus. Panel kontrolny z wyświetlaczem pozwala na szybki wybór głównych funkcji użytkowych okleiniarki.
